Construirea Sistemelor de Coordonate în Măsurătorile 3D

Orice măsurătoare precisă începe cu o aliniere corectă. Dacă sistemul de referință (Datum System) este greșit, absolut toate rezultatele pe care le raportezi vor fi compromise. Dar ce înseamnă, de fapt, să blochezi gradele de libertate ale unei piese și de ce programele CMM ne oferă rezultate diferite în funcție de standardul ales?

În acest articol, vom decodifica matematica din spatele sistemelor de coordonate și vom explora diferențele subtile, dar critice, dintre standardele ISO și ASME.

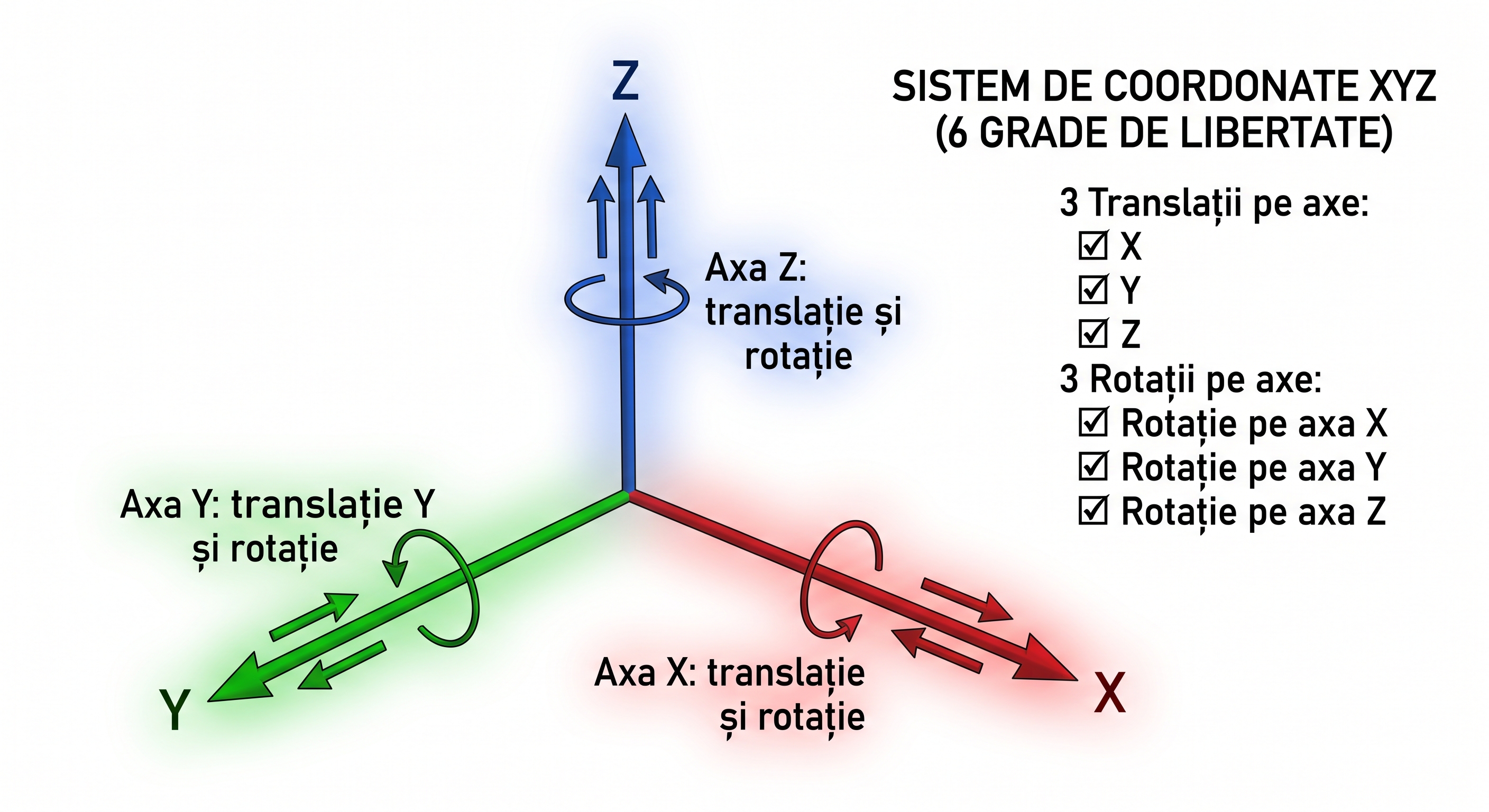

1. Regula de Bază: Cele 6 Grade de Libertate

În spațiul tridimensional, orice piesă nerezemată are 6 grade de libertate:

• 3 Translații: Mișcări liniare de-a lungul axelor X, Y și Z.

• 3 Rotații: Mișcări de rotație în jurul axelor X, Y și Z.



Regula de aur în GD&T este următoarea: orice element de referință (datum feature) blochează toate gradele de libertate aplicabile, în funcție de geometria sa și de poziția sa în sistemul de referință.


2. Ierarhia Strictă: Baza Primară, Secundară și Terțiară

Cel mai comun sistem de referință este format din trei plane, care definesc sistemul de coordonate al piesei de prelucrat. Pentru a înțelege cum funcționează, să luăm un exemplu practic: un bloc prelucrat în care trebuie să inspectăm poziția unui alezaj față de un sistem de referință A|B|C.

Alezajul are o poziție teoretic exactă (Basic Dimensions) de 60 mm față de baza C și 40 mm față de baza B.

Iată cum mașina de măsurat (CMM) abordează fizic și matematic acest cadru de referință:

• Baza Primară (A): CMM-ul palpează suprafața și determină un plan tangențial exterior. În sistemul ISO, acesta se calculează minimizând cea mai mare distanță față de punctele extrase, folosind o asociere Chebyshev cu o constrângere exterioară materialului. Apoi preia 2 rotații și o translație. Dacă presupunem că baza de referefință A are normala la suprafață orientată pe axa Z atunci cele 2 rotații sunt dealungul axelor X și Y iar translația este preluată dealungul normalei la suprafață, adică pe axa Z.

• Baza Secundară (B): Aici intervine ierarhia! Planul B nu este doar un plan oarecare, ci trebuie să fie un plan tangențial exterior calculat cu o constrângere de orientare (strict perpendicular pe planul A). Presupunem că baza de referință B are normala la suprafață orientată pe axa Y, aceasta va prelua ultima rotație pe axa Z și translația de-a lungul axei sale, adică pe axa Y.

• Baza Terțiară (C): Acest plan trebuie să respecte două constrângeri de orientare: trebuie să fie perfect perpendicular atât pe planul A, cât și pe planul B. Baza de referință C va prelua ultima translație, de-a lungungul axei X.
  Astfel toate cele 6 grade de libertate au fost preluate de sistemul de coordonate construit din bazele de referință ABC.

Odată ce acest sistem este blocat, zona de toleranță pentru alezaj devine un cilindru fixat la coordonatele teoretic exacte de 60 mm și 40 mm, strict perpendicular pe planul A.

3. LSQ vs. ISO 5459: Cum Calculează Softurile CMM Bazele de Referință?

În majoritatea softurilor de măsurare tridimensională (precum ZEISS Calypso), calculul implicit pentru un element de referință nou este setat pe LSQ (Least Squares / Gauss). Dacă dorim ca sistemul de referință să respecte cu strictețe ierarhia și contactul exterior definit de standard, trebuie să activăm explicit opțiunea „Ref. Calculation as per ISO 5459”.
Între cele două abordări există o diferență matematică și fizică fundamentală:

Metoda Implicită (LSQ / Gauss): Softul asociază mai întâi fiecărei suprafețe un plan mediu prin metoda celor mai mici pătrate. La construirea sistemului de coordonate, constrângerile de ierarhie și orientare sunt aplicate pe aceste planuri calculate independent.

Metoda ISO 5459 (Outer Tangential & Constrained): Softul impune ca planele utilizate pentru originea sistemului de referință să fie strict perpendiculare între ele (90º exact) încă din faza de asociere. Planul secundar nu mai este calculat liber pe suprafața proprie, ci este forțat la 90º față de planul primar și abia apoi este adus tangent pe exteriorul materialului (la vârfurile cele mai înalte).

Alegerea între LSQ și ISO 5459 are un impact direct în funcție de tehnologia de fabricație a piesei:

Piese Metalice Rectificate / Frezate - Deformările de formă și abaterile de perpendicularitate dintre fețe sunt, de regulă, de ordinul micronilor. În acest caz, diferența dintre o aliniere LSQ și una ISO 5459 este practic insesizabilă, ambele metode generând rezultate aproape identice.


Mase Plastice Injectate & Piese Turnate sub Presiune (Die Casting) - Piesele din polimeri sau turnate lucrează în timp, prezentând deformări native (bavuri, concavități, burtă, contracții neuniforme). Dacă se aplică asocierea strictă pe exterior conform ISO 5459, un singur punct înalt sau o abatere de formă va înclina agresiv întregul cadru de referință, generând o instabilitate masivă a rezultatelor și variații mari de la o piesă la alta.

Din aceste considerente practice, în majoritatea liniilor de producție se utilizează aliniamente stabile bazate pe LSQ (sau puncte RPS) pentru sistemul de bază al programului, iar regulile stricte de calcul conform ISO 5459 se activează individual pe caracteristicile GD&T unde standardul o cere în mod explicit pe desenul tehnic.


4. Teorie vs. Realitate: ISO vs. ASME la Asocierea Referințelor

Atunci când trecem de la modelul CAD ideal la piesa reală din producție, suprafețele nu sunt perfect plane. Modul în care standardele internaționale asociază planul teoretic de referință cu profilul extras al suprafeței diferă în mod fundamental între ISO și ASME.

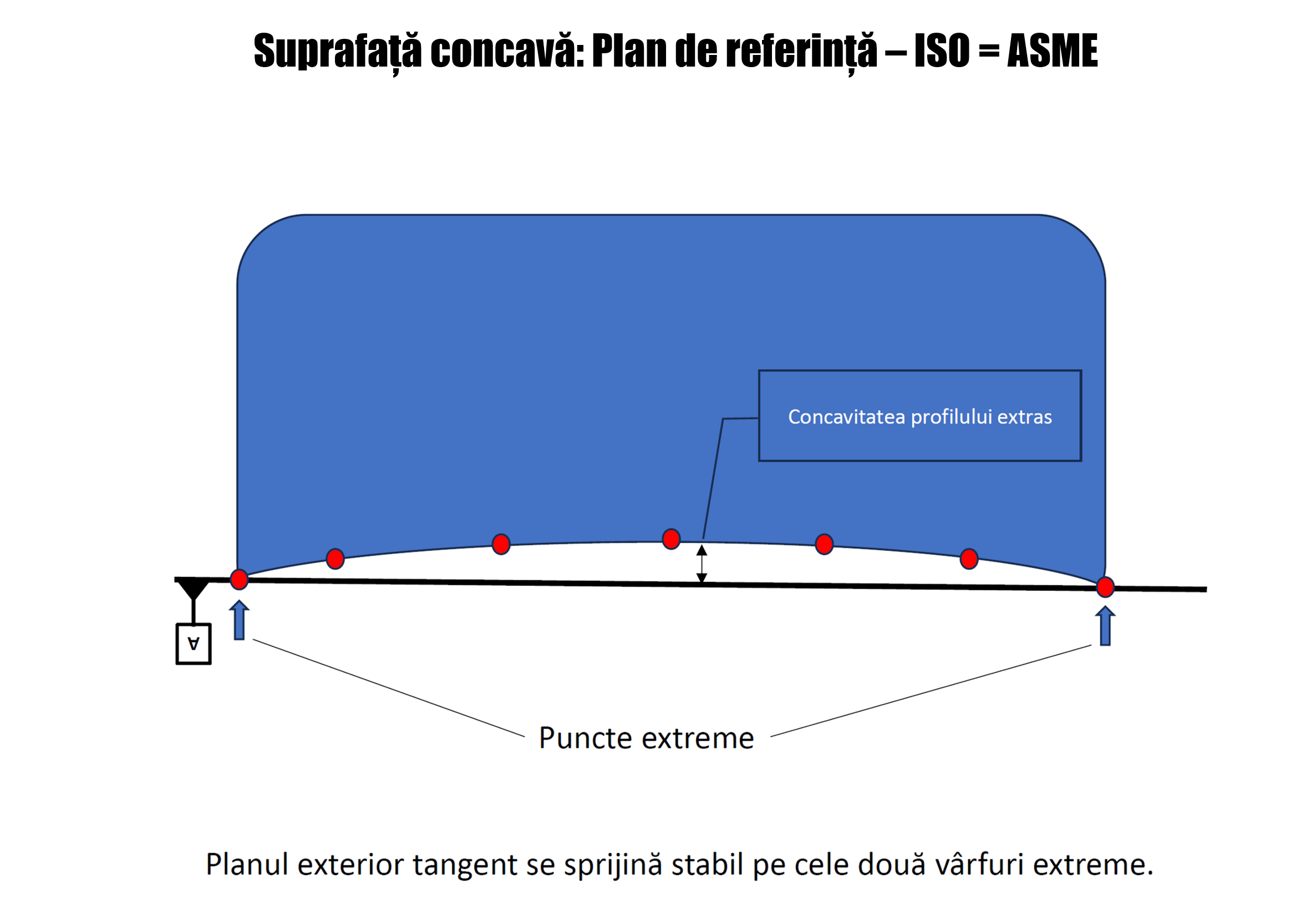

Cazul Suprafețelor Concave (ISO = ASME)

Când suprafața extrasă are o formă concavă (o adâncitură spre interiorul materialului):

• ISO (ISO 5459): Planul de referință este un plan tangent exterior asociat prin criteriul Chebyshev (zonă minimă), translatat pe cele mai înalte puncte ale materialului.

• ASME (Y14.5): Planul de referință este, de asemenea, elementul tangent exterior raportat la punctele de sprijin.

• Concluzie: În cazul concavităților, ambele standarde conduc la același rezultat geometric.

Cazul Suprafețelor Convexe (ISO ≠ ASME)

Divergența majoră apare când piesa prezintă o formă convexă („burtă” spre exterior):

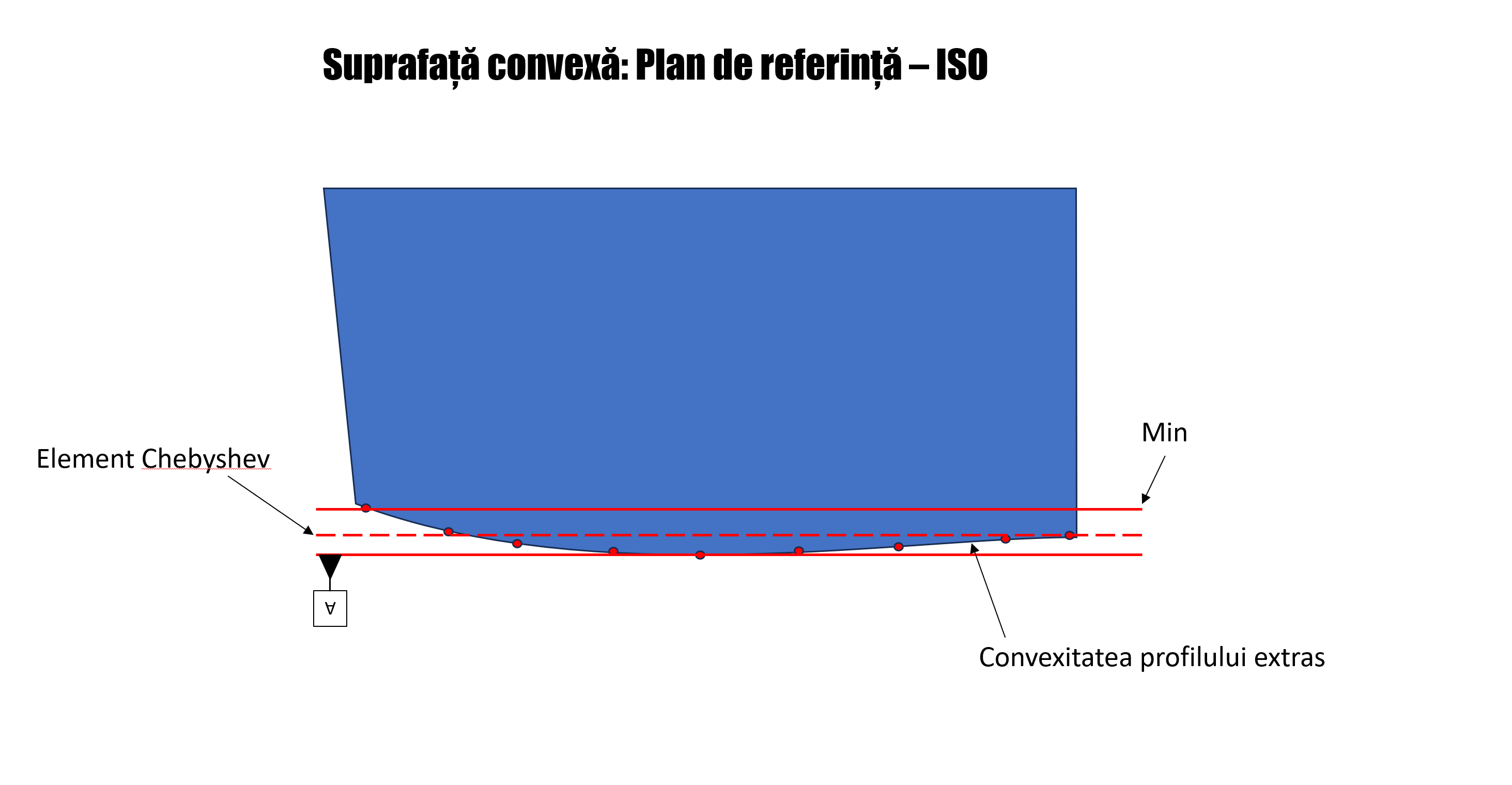

• Standardul ISO (Chebyshev / Zonă Minimă):

  Asociază un plan unic pe baza algoritmului Chebyshev, menținând planul de referință paralel cu zona minimă și tangent pe exteriorul materialului.

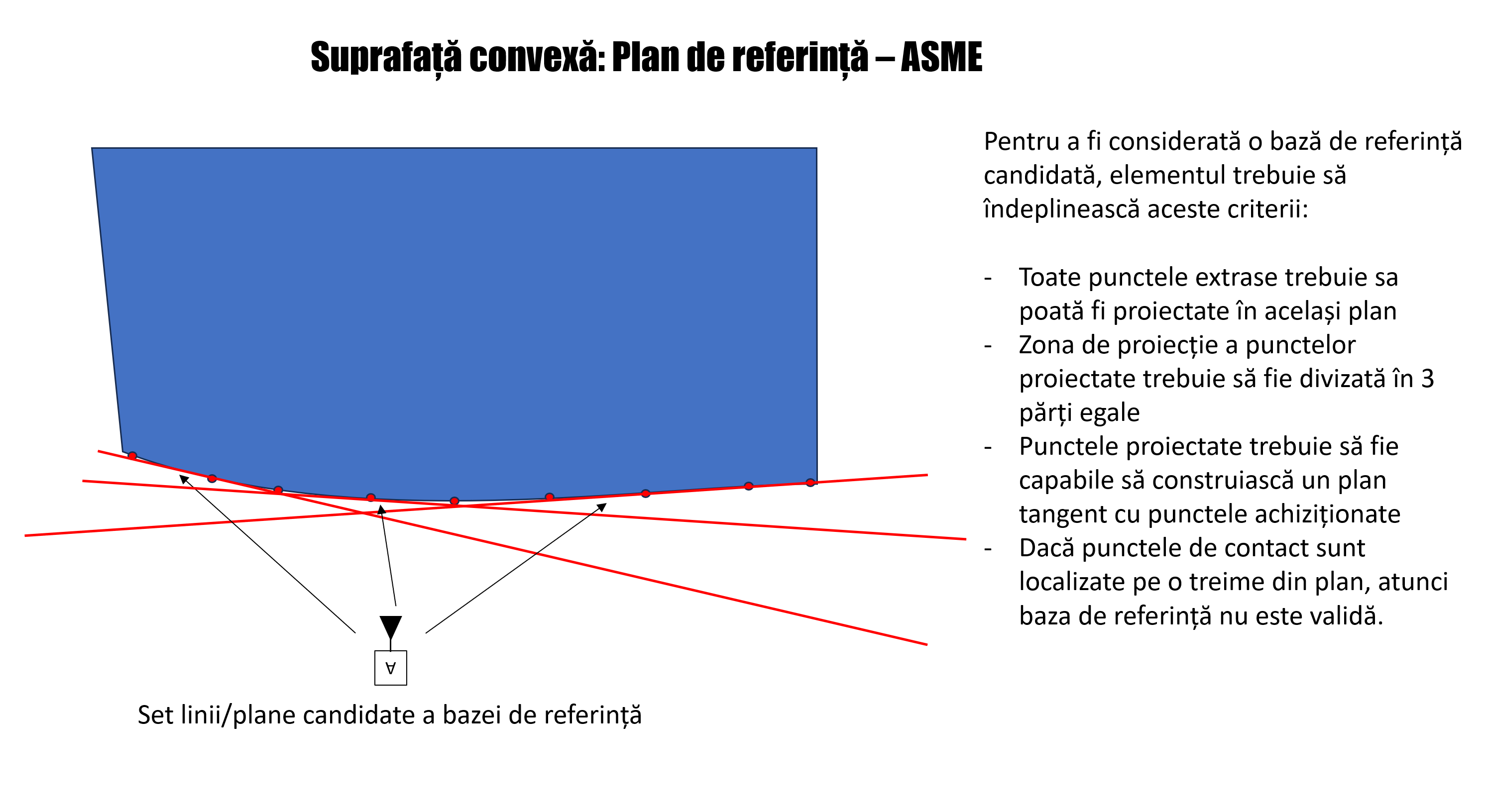

• Standardul ASME (Candidate Datum Set):

  ASME recunoaște instabilitatea fizică a unei piese care basculează pe o suprafață convexă (efectul de „balansoar”). Standardul introduce conceptul de Set de Referințe Candidate (Candidate Datum Set) — un set de plane tangente posibile. O toleranță geometrică este considerată conformă dacă piesa întrunește cerința pentru oricare dintre aceste plane candidate.



5. Viitorul: O Nouă Propunere Controversată

Atenție la viitoarele update-uri din softurile metrologice! Până acum, bazele de referință (Datums) s-au bazat pe regula zonelor minime (Chebyshev). Totuși, există o nouă propunere pentru asocierea implicită atât în ISO, cât și în ASME.

Propunerea ISO/FDIS 5459 (2024) sugerează utilizarea unui plan tangențial exterior care minimizează distanțele față de suprafața reală folosind metoda celor mai mici pătrate (Gauss). În sistemul ASME, o propunere similară, deși nu complet identică, se află în discuție (ASME Y14.5.1-2019 Nonmandatory Appendix B).

• Metoda de filtrare trebuie luată în considerare la aplicarea acestor calcule.

• Deviația față de regula implicită de asociere poate fi neglijată în cazul unei suprafețe concave.

Această schimbare de la Chebyshev la Gauss ca asociere implicită va genera rezultate de aliniere diferite față de cele actuale și este, în continuare, un subiect controversat în comisiile de standardizare.

Concluzie

Alegerea standardului corect și impunerea ierarhiei (constrângerilor de orientare) în software-ul CMM nu sunt detalii pe care să le lași pe setările "Default". Ele definesc direct acceptarea sau respingerea produsului tău.
