De ce “Nominal din piesă” este o greșeală critică în programarea CMM

În metrologia tridimensională, una dintre cele mai comune, dar și cele mai periculoase scurtături este crearea geometriei nominale direct de pe o piesă reală.
Această practică, numită des „nominal din piesă”, pare convenabilă la prima vedere, dar poate compromite complet acuratețea măsurării, repetabilitatea procesului și trasabilitatea cerută de standardele ISO GPS și GD&T.

În acest articol vei afla:

ce înseamnă „nominal din piesă”
de ce este atât de riscant
cum afectează măsurarea și producția
ce cer standardele ISO/ASME
ce ar trebui făcut în schimb

Ce înseamnă „nominal din piesă”?

„Nominal din piesă” înseamnă să creezi plane, linii, cercuri sau baze de referință direct făcând click pe suprafețele unei piese reale, în loc să folosești:

modelul CAD
desenul tehnic
toleranțele GD&T
definițiile din ISO 1101 / ISO 5459 / ISO 8015

Deși pare un shortcut rapid, este o practică ce produce erori masive.

1️⃣ Programul devine valid doar pentru o singură piesă

Folosind nominale dintr-o piesă reală, programul CMM devine dependent de forma și erorile acelei piese.

Următoarele piese vor avea:

alte înclinări ale suprafețelor
altă curbură locală
alte deviații de prelucrare
alte deformări

➡ Rezultatul: măsurări inconsistente și nerepetabile.

2️⃣ Erorile de prelucrare devin geometria de referință

Aceasta este cea mai gravă consecință.

Dacă suprafața piesei este:

înclinată
deformată
ondulată
decalată

…toate aceste defecte devin „intenția de proiectare” în programul tău.

Nu mai măsori piesele după desen, ci după defectele piesei folosite la programare.

Acest lucru contrazice direct principiile ISO GPS și ASME GD&T.

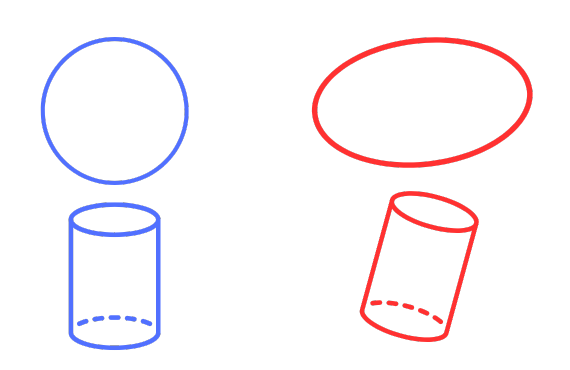

3️⃣ Cercurile devin elipse, iar geometria (implicit și rezultatele) se degradează

Dacă nominalul este definit pe o suprafață greșită:

vectorii sunt calculați eronat
cercurile sunt reconstruite ca elipse
axele sunt greșite
toleranțele de poziție sunt compromise
apar NOK false sau OK false

Acest lucru afectează în mod direct calitatea raportării și interpretarea toleranțelor.

4️⃣ Crește riscul de coliziuni și erori de traiectorie

Nominalele incorecte duc la:

vectori de apropiere greșiți
unghiuri incorecte ale palpatorului
puncte ratate
coliziuni cu piesa
traiectorii instabile

Un program CMM robust are nevoie de nominale stabile, corecte și conforme cu desenul.

5️⃣ Lipsa totală a trasabilității — un risc major în audit

În audituri precum:

IATF 16949
PPAP
VDA 6.5
audituri client

…trebuie să demonstrezi:

ce ai măsurat
ce baze ai folosit
ce GD&T se aplică
cum se aliniază cu ISO 8015 și 1101

Cu nominal-din-piesă nu poți demonstra nimic.
Este considerat neconformitate majoră.

Ce trebuie să faci în schimb

✔ Folosește întotdeauna CAD-ul sau desenul tehnic

Acesta este singurul mod corect de a defini geometria nominală.

✔ Respectă definiția bazelor conform ISO 5459

Nominalul bazelor de referință nu se creează de pe piese reale.

✔ Folosește aliniamente corecte

RPS
Sistem de baze
Best-fit (unde este permis)
Aliniamente pentru piese flexibile (ISO 10579)

✔ Dacă lipsește CAD-ul — cere-l

Nu programa CMM doar pe baza pieselor.
Dacă nu este disponibil folosește desenul si calculează cotele nominale de pe desen corect.

Concluzie

Piesa reală este pentru măsurat, nu pentru definit geometrie.
Nominal-din-piesă este o practică riscantă care compromite:

repetabilitatea
precizia
stabilitatea programului
trasabilitatea
conformitatea cu standardele ISO/ASME

Dacă vrei un proces de măsurare profesionist, consistent și auditabil:
Nominalul vine din desen. Întotdeauna.
